- 超多头高效刺绣机电控解决方案
- Solution for Super Multi-head Highefficiency Embroidery Machine Control System
超多头刺绣机已经成为刺绣机行业的热门机型，大幅效率的提升是该种机型的亮点所在。特别是水溶花边加工市场，超多头刺绣机已经淘汰 以前的普通刺绣机，机器的加工幅面也从原来的10码，提升到12.5码，15码超多头刺绣机已经成为主流，其加工幅面大小和效率可以替代传统飞梭式刺 绣机。超多头刺绣机可以产生普通刺绣机将两到三倍的利润。
大豪集成一体式超多头刺绣机专用电控系统针对超多头刺绣机头数多、负载重、供电要求高等特点专门优化设计的，特别适用于60头以上机型。
随着新型BECS-A18集成一体式电脑刺绣机控制系统的推出，又研发出多项适用于超多头机型应用的专用技术，实现超多头机型从不剪线机型升级至剪线机型，针对适用于超短针距花样加工的双针机机型，增加独立雕孔、独立压脚驱动功能，超多头刺绣机的功能更加丰富，性能得到进一 步的提高，产品附加值更高。
产品特点
- 一、A18集成一体式电控系统
-
-
A18 型电脑刺绣机控制系统是大豪公司推出的一款普及型电控产品，该机型采用基于“大豪芯”定制CPU的全新的软硬件系 统平台设计；突破以往刺绣机电控系统设计传统，采用全新的集成一体式电控架构优化设计；是大豪普及型电控荣誉产品 528系统的升级换代产品，除支持528机型的所有功能外，扩展了多项实用功能以及配置升级：
-

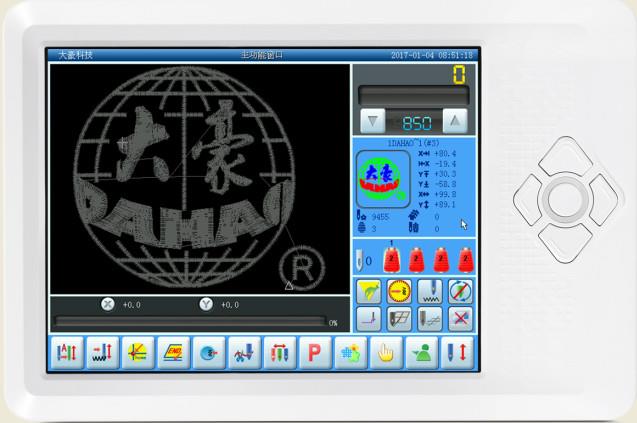

1、操作头液晶尺寸相比528机型的从8寸扩大到10寸，显示界面分辨率从800*600提高到1024*768，视觉效果更加逼真和丰富多彩
-
2、触摸屏操控方式，操控更加简单，提升用户体验
-
3、存储针数：1亿针；内存存储花样数可达：800 个；换色次数：1000次，满足用户越来越丰富的花样设计需要；
-
4、多任务并行工作。如绣作时也能进行花样编辑和参数修改的操作。
-
5、配备8种语言（中、英、西、土、法、葡、俄、阿），以适应整机厂刺绣机全球化销售的需要。
-
6、操控方面兼容528机型，绣工不用进行新的培训，马上就可以熟练操作。
-
7、操作箱HDMI接口线缆连接，插拔更加方便，数据传输稳定。
-

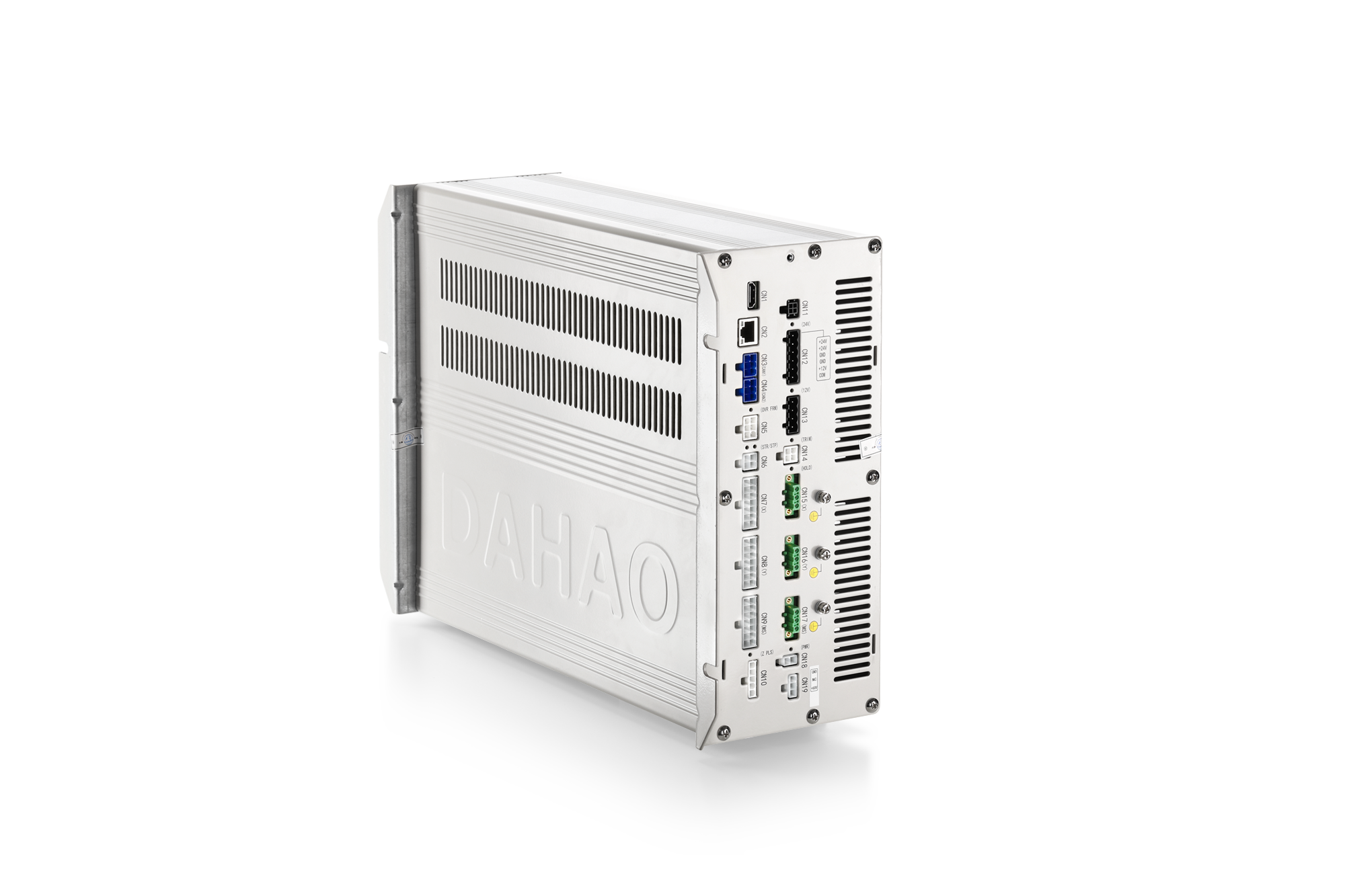

- 二、新型集成一体式控制箱
-
-
1、突破性的实现了主控系统和驱动系统的集成整合；
-
2、电控与整机接口大幅减少，电控安装、维护更加简单方便；
-
3、刺绣机专用的多轴联动控制技术，实现对主轴、X/Y绣框高速协同控制，实现绣品质量和刺绣效率的提升；
-
4、体积减少60%、重量减少70%、可以安装到机器大梁上，安装维护非常方便。
-
5、支持磁编码断检、一体式步进闭环换色、步进闭环剪线、步进闭环勾线等新功能配置
-
6、支持新一体式高速闭环简易绳绣装置、高速电机切片多金片装置、闭环高速散珠绣装置、热切割装置。
-
-
- 三、全数字开关电源供电解决方案
-
-
1、集成一体式控制箱内置数字开关电源，为外围机头控制板供电，无需外加开关电源，方便安装应用。
-
2、受电网波动影响小，特别适合供电不稳定国家如印度巴基斯坦等市场应用。
-
3、实施监控系统供电和负载运行状况，并可在操作界面上显示运行状态。
-
4、电磁兼容性和抗干扰性大大提升，指标超出行业标准近1倍。
-
5、单相供电范围可宽至185 -285VAC，超过以上电压电控系统具备过压保护，防止电控受损。
-
6、针对超多头电控的系统供电要求，增配超多头机型专用外扩电源箱YDA1，提供澎湃动力。
-
- 四、步进闭环剪线系统 MD07-F00
-
-
步进剪线如今已经替代电磁铁剪线方式，成为超多头剪线机型的标准配置。
-
大豪新推出新一代步进闭环剪线系统MD07性能相比步进开环剪线提 升，负载适应性更好，适合头数多，粗线剪线负载重的应用，剪线的线头长度 一致性好、掉线率低。
-
步进闭环剪线驱动器MD07采用闭环矢量控制算法，位置环采用SPTA非线性控 制、S型位置曲线等算法，定制闭环步进电机具有响应快速、动作平滑、定位 精准、发热小等特点；
-
- 五、步进闭环勾线系统MD07-F10
-
-
步进闭环集中勾线方式相比交流电机集中勾线方式可控性更强，剪线 长度可控、稳定，可以适应不同材质绣线的剪线控制。
-
- 六、双一体式步进闭环换色系统
-
-
双换色箱控制技术帮助您解决因负载重导致的换色位置不准的问题，通过控制刺 绣机首尾两个换色箱的运动，从而降低每个换色箱的机械负载，让换色不再不给 力。
-
- 七、全新4.5/5.5KW主轴伺服驱动器为您的超多头刺绣机提供澎湃动力
-
-
A18系统，除内置最大3.8KW伺服主轴以外，可以根据需要外 扩4.5/5.5KW伺服驱动器（由客户根据自己机器负载情况选 配）。
-

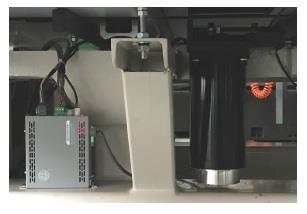

- 八、双主轴伺服驱动系统
-
-
随着超多头刺绣机头数不断增加，大豪推出了双主轴伺服驱动系统，利用机器首尾两端2个伺服主轴电机同步驱动上轴的传动 方式，替代单主轴复杂的副轴传动结构，大大简化主轴机械传动系统。
-
1、主轴两端驱动，负载更加平衡，两端机头主轴传动扭矩变形更小，断线率更低。
-
2、双轴联动控制，通过位置偏差插补算法实时保障2个伺服主轴位置同步。
-
3、可靠地安全保护机制，任意一个主轴驱动器故障报错情况下，另外一个驱动器迅速自动停车保护，避免机械损坏。
-
4、2.0KW SD-S200-F10和3.0KW SD-S300-F10 两种规格。
-
-
- 九、2KW 框架伺服驱动
-
-
A18集成一体式电控，内置2KW XY轴伺服驱动。满足15码机超大幅面的机器高速绣做需要，保证框架运动平稳，定位准确，实现出 色的绣品质量。
-
-
- 十、III型智能断检机头控制系统
-
-
1、CAN总线通讯技术，各刺绣头之间无需使用普通断检系统的20P排线，最少只需3P信号线即可，彻底摆脱20P排线高故障率的问题。
-
2、支持组合刺绣功能，机头分组设置简单快捷。
-

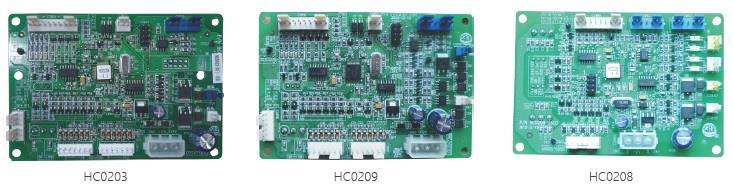

3、Ⅲ型断检机头控制板HC0203和HC0209，其中HC0209相比HC0203增加自保持面线夹持功能。
-
4、双针机机头控制板HC0208
-
5、针对超小针距花边加工应用的双针超多头刺绣机专门开发了机头控制板HC0208，可以实现一个双针机头配备两路独立开关和两个机 头电磁铁独立控制。
-
-
-

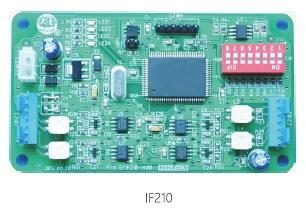

高速通讯总线中继器IF210
-
超多头刺绣机加装金片绣和简易绳绣装置后，外围板CAN节点总数超过110 个的上限，必须要增加高速通讯总线中继器IF210，可达到增加负载节点和 增强CAN通信信号质量的作用。
-
- 十一、独立雕孔、独立压脚控制功能
-
-

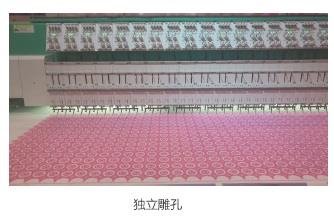

1、全新独立雕孔功能的超多头双针花边机，使用一个伺服电机集中 驱动雕刀，雕孔驱动和刺绣机针驱动分开，可以实现双针同时雕 孔。
-
2、雕孔深度和雕孔次数都可以调整，从而实现对不同面料和雕孔大 小的灵活调节。
-
3、通过交流电机或步进电机独立控制压脚，实现压脚高度可调，实现更低断线率。
-
4、具备独立雕孔、独立压脚控制功能的超多头双针花边机功能更加接近飞梭机的功能应用，如图176针88头超多头双针花边，集打孔、 刺绣与一身，850转的稳定转速工作，是飞梭机的生产效率的2倍之上。推动刺绣机替代飞梭机。
-
