- 刺绣机机头控制解决方案
- Solution for Embroidery Machine Head Control System
刺绣机机头控制板提供平绣机头开关、断线检测、机头跳跃、面线夹持、勾线（分头勾线）控制，是刺绣机电控重要的组 成部分。
III型智能断检系统应用高速CAN总线通讯技术，便于功能扩展，信号传输稳定，抗干扰能力强，一经推出市场上得到了一 致好评，提供了刺绣机机头控制解决方案，其产品包括：纯断检机头控制板HC0203、HC0209、HC0402；双针机专用 断检控制板HC0208；电机锁头断检控制板HC2610、HM1C15；一加二断检控制板HM3410+HS3410。
基于集成一体式电控平台的新一代磁编码智能断检系统HC501，突破了传统挑线簧和斩光轮检测方式，通过磁感应无接触 方式，可以大大地提高断线检测灵敏度和检测速度，并可以快速识别断面线和无底线的状态，实现了刺绣机断线检测技术和性 能的飞跃。

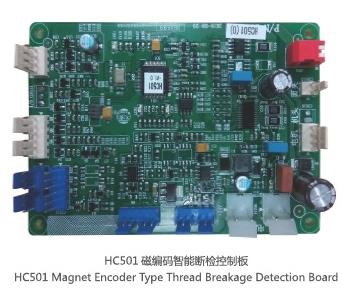

- 一、磁编码智能断检系统
-
-
基于磁编码器检测原理的新一代断线检测技术，突破了传统挑线簧和斩光轮检测方式，其具有过线检测分辨精度高，响应 速度快，并带有过线轮方向识别输出，可以大大地提高断线检测灵敏度，并可以快速识别断面线和无底线的状态，实现了 刺绣机断线检测技术和性能的飞跃。
-
1、通过磁感应无接触方式，无需光耦检测板和连接挑线簧，具有接线简单，抗灰尘和油污能力强，故障率低，维护简单的特点；
-
2、可以精确计算和统计每个针位实际使用绣线长度，方便用户刺绣加工生产预测绣线使用量，降低耗材浪费；
-
3、智能化故障自检功能，支持机头电机、电磁铁动作异常检测，过流及短路保护，以及电源反接保护功能；
-
4、CAN总线通讯技术，大大简化了断检系统所需线缆；
-
5、具有故障掉电记忆功能，方便板件维护和远程运维；
-
6、支持电机跳跃（HC501（0））和电磁铁机头跳跃（HC501（1））控制功能；
-
7、支持自保持面线夹持电磁铁控制
-
8、搭配大豪定制磁编断检专用夹线座，大豪提供全套机头机械和电控组合套件（包括磁编断检控制板、夹线座、后盖、过线 架、护线带、上面板 、中过线 、下面板），减少整机厂部件组装工作。
-
9、A15、A18、A58、A98集成一体式电控独享技术
-
- 二、III型智能断检系统
-
-
1、采用了智能断线检测算法，大幅提高生产效率。
-
2、可以在10针内准确检测出断线或无底线状态，大大减少了底检不报警造成的大面积补绣和误报警停车所延误的工时。根据 实际测算，搭配III型断检的机器相比普通断检的机器生产效率提高15%。
-
3、应用新型的高速CAN总线通讯技术，各刺绣头之间无需使用普通断检系统的24P排线，最少只需3P信号线即可。彻底摆脱 24P排线高故障率的问题外，还大大简化了断检系统所需线缆，降低制作工时和费用。
-
4、支持斩光轮式和挑线簧式两种断检方式，方便整机厂选配夹线座。
-
5、单头单断检型机头板HC0203/HC0209，电机锁头断检机头板HM1C15可以直接放置在夹线器后面，线缆无需传过大梁。
-
6、支持在线写地址和组合刺绣功能，组合刺绣等参数如分组、扩针杆和扩幅面等都可以在操作头上进行设置。
-
7、支持在线升级功能，便于扩展新功能。
-
8、集成了机头电磁铁和自保持面夹电磁铁驱动功能。
-
9、支持2、3、4、5、6、9、12、15针等各种针数、各种光耦间距的机器；
-

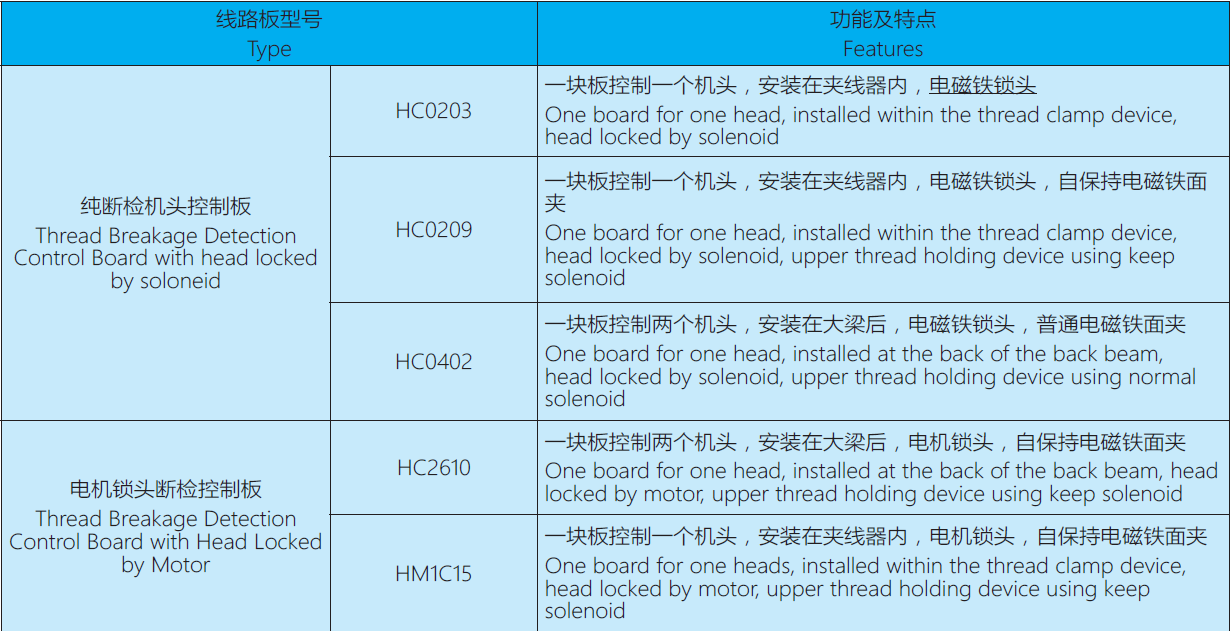

- 三、III型智能断检分类

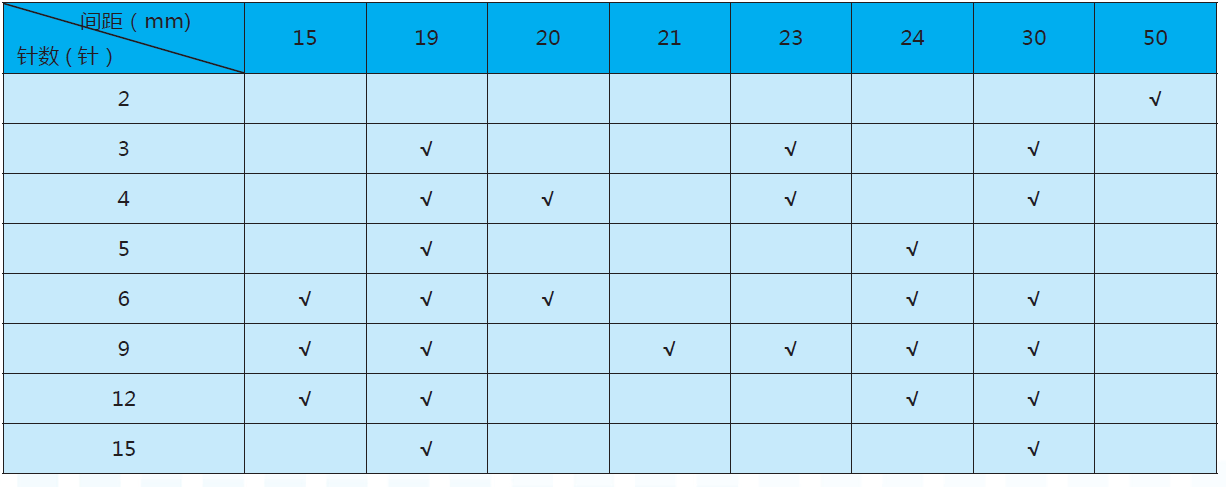

- 光耦检测板分类表
- 四、组合绣功能介绍
-
-
组合绣是依托大豪最新Ⅲ型断检板件开发的一种新式绣作功能。通过对刺绣机头进行分组从而实现扩展绣作幅面、扩展针 杆颜色以及同时扩展绣作幅面和针杆颜色等三项功能。
-
- 1、扩展绣作幅面功能
-
-
在花样幅面较大，1个机头无法完成刺绣的情况下，可使用多个机头绣作同一花 样，实现扩展刺绣幅面的目的。
-
举例：应用2机头分组方式扩展绣作幅面：（使用2个机头绣做同一花样，花样幅面 在2个机头距离以内）。
-
- 2、扩展针针颜色功能
-
-
在花样颜色较多，1个机头无法完成花样所有颜色的情况下，可使用多个机头绣作 同一花样，实现扩展针杆颜色的目的。
-
举例：应用2机头分组方式扩展针杆颜色：（使用2个机头绣做同一花样，花样为18种颜色，每个机头分别使用9种 颜色）。
-
- 3、扩展绣作幅面和针杆颜色功能
-
-
在花样幅面较大，颜色较多，1个机头无法完成刺绣的情况下，可使用多个机头绣作同一花样，从而实现既扩展绣作 幅面又扩展针杆颜色的目的。
-
举例：应用4机头分组方式同时扩展绣作幅面和针杆颜色：（使用4个机头绣做同一花样，花样幅面在2个机头距离以 内，花样为18种颜色，每个机头分别使用9种颜色）
-
